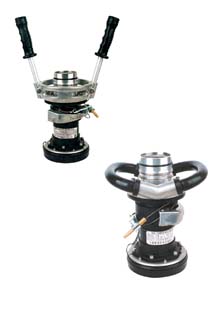

HJS63加油接头

  1. 用途
  本接头用于实现对飞机翼下压力加油,其结构设计先进、可靠、可与ISO45 1980(E)国际标准接头座进行对接,还可用于对舰船、车辆、坦克等的加(抽)油。
  2 .主要技术参数
  2. 1胶管通径:Φ63mm
  2. 2 最大入口压力: 0.82MPa
  2. 3 工作介质: 航空煤油
  2. 4 最大试验压力: 12MPa
  2. 5耐压密封性能: 在0.4 ×105 Pa~12× 105 Pa航空煤油压力下,不漏油和产生永久变形。
  2. 6 工作温度:  -40~70℃
  2. 7 净重: 4-34Kg
  2. 8 使用保证期: 1年
  3. 结构与功能
  YJ-63有关接头主要有下列几部分组成:
  3.1 胶管接头:实现与输油管连接。
  3.2 接头体总成:实现与飞机翼下连接座的对接,控制加油活门的开、闭,具有安全互锁
  保险机构。
  3.3 静电导线组件:是输油系统电位平衡,保证输油的安全。
  结构示意图:




  4. 产品特点和工作原理
  4.1 与飞机翼下连接座的对接:
  对接盘有六个等分槽,活门座上也有六个等分槽。油管接头在非加油状态时(非对接状态),这两个零件的六个槽是互相对齐(同位)的。当同飞机连接座对接时,飞机连接座上的三个凸缘正好落在对接盘的三个槽里。因活门座与接头体连成一体的,当用手并使有关接头顺时针方向转动30?,对接盘与活门座上的三个槽也相互错开30?,飞机连接座上的六个凸缘被对接盘非槽簿分卡住,不能落下,从而使油管接头牢固地与飞机连接座实现对接。
  4.2 加油活门的打开和加油状态的自锁保险
  当油管接头与飞机实现对接后,这是活门座上的键槽正好与接头体的键槽对齐,逆时针转动加油活门手把时,曲轴使导向架和加油活门向上移动,使油管接头活门打开并同时顶开飞机上的加油阀门,这样油管接头呈加油状态。这时,由于导向架两侧导向凸缘部分正好处在接头体键槽和活门键槽之间,使接头体和活门座不能相对运动,也就不能利用手柄使油管接头脱离飞机,从而实现了加油状态的自锁保险。
  4.3 有关接头脱离同飞机的对接和加油活门关闭状态的自锁保险
  当飞机达到预定加油量后,顺时针转动加油活门手把,使导向架向下移动,并带动加油活门下移,使活门呈关闭状态。这时导向架两侧凸缘脱离活门座键槽,在逆时针转动操纵手柄30?,使对接盘上的六个槽与活门座上的六个槽对齐(同位),有关接头便可脱离与飞机的对接状态。此时,由于活门座上的两个键槽与接头体上的两个键槽错位30?,使导向架两侧的凸缘不能上移,从而实现了加油阀门关闭状态的自锁保险。
  5 .操作方法
  5.1 启开防护盖。
  5.2 把油管接头对准飞机连接座上的三个凸缘,操纵手柄顺时针方向转动30?(到位)。
  5.3 接好静电导线。
  5.4 逆时针旋转加油活门手把到位,加油活门被打开。
  5.5 开机输油。
  5.6 输油完毕,输油泵停机后,顺时针方向旋转活门手把到位,使加油活门关闭,在逆时针转动油管接头手柄,使其与飞机连接座脱离。
  注意:一定要把输油泵关闭后,才能关闭活门手把,否则,活门手柄转不动,强行关闭活门手把,将要损坏机件而造成加油事故。另外,活门手把一定要顺时针旋转到位,否则会造成对接盘和活门座上的六槽错位,从而影响下次加油时与飞机的对接。
  5.7 拆下静电导线。
  5.8 盖好防护盖,将油管接头连同输油胶管放在加油车相应位置,整个加油作业圆满结束。
  6.  维护保养和注意事项
  6.1  及时清除油管接头外表的脏物和污垢。
  6.2  经常检查并拧紧个部连接螺钉。
  6.3  油管接头发现漏油,及时送检修部门更换漏油部位的密封圈。
  6.4  加油操作中,注意不要把油管接头跌落在地。作业完毕,收回油管接头时,特别注意不要把对接密封座橡胶圈的密封面碰伤或染上泥砂等脏物。
  6.5  各转动部位与飞机对接部位若有不灵活和卡死现象,应检查原因,排除故障后,在进行操作。特别要注意5.6条中的注意事项。
  6.6  加油作业完毕,收回接头时,应握住手柄,另一手托住胶管,严禁油管接头在水泥地面上的拖动。
  6.7  减压阀漏油,是由于机械杂质卡住密封圈造成的,应拆下阀芯清除干净。
  6.8  油管接头应储存在通风、阴凉、干燥处,避免阳光长时间曝晒。
  6.9  滤网应经常清洗和检查,发现破损应及时更换。
  6.10 各部密封圈使用期限为壹年,超过期限应及时更换。
  7  .易损件清单

序号

名    称

代   号

单台
数量

备  注

1

滤网

HJS63A-01-1

1

借用HJS63A

2

O形圈Φ65×3.1

-2

1

借用HJS63A

3

O形圈Φ75×3.1

-3

1

借用HJS63A

4

O形圈Φ16×24

HJS63A-03-1

1

借用HJS63A

5

O形圈Φ80×3.1

HJS63A-03-3

1

借用HJS63A

6

O形圈Φ65×3.1

HJS63A-05-4

1

借用HJS63A

7

对接密封圈

Φ65×3.55

1

借用HJS63A

8

活门密封圈

HJS63A0-30B

1

借用HJS63A

9

O形圈

Φ18×2.4

1

借用HJS63A

10

橡胶护盖

HJS63A-05-7

1

借用HJS63A

11

橡胶护套

HJS63A-05-8

1

借用HJS63A

12

O形圈Φ22×2.4

HJS63A-05-11

1

借用HJS63A

13

O形圈Φ10×2.4

HJS63A-05-12

1

借用HJS63A

14

O形圈Φ4×1.9



1

借用HJS63A

15

O形圈

Φ14×24

1

借用HJS63A
